NP UW Profile
- NP UW Profile sind standardmäßig in Längen von 3 m und 4 m erhältlich. Andere Längen auf Wunsch.
- Standard: gleichschenklig , mit Flanschen von 40,0 mm (S-Profile)
- Lieferbar mit und ohne Schaumstoffband
NP UW Profile werden in Wänden angewendet. Die kaltgewalzten NP UW Profile werden aus hochwertig sendzimir verzinktem Stahlblech mit einer Materialstärke von 0,6 mm hergestellt.
Die NP UW Profile werden in Verbindung mit NP CW Profilen als Konstruktion bei Wandsystemen verwendet. Bei Wandsystemen werden die NP UW Profile am Unterboden und an der darüber liegenden Konstruktion befestigt, in der die NP CW Profile senkrecht angebracht und fixiert werden.
Die NP UW-Profile werden auf Pfandpaletten geliefert und in Gebinden von 8 Stück verpackt. Zur Beantwortung von Fragen können Sie mit unserer Abteilung Verkauf Kontakt aufnehmen.
Technische Daten
| Eigenschaften | Technische Daten | Normen |
| Zinkauflage | Mindeststärke Z100 | EN 10346 / EN 10134 |
| Brandstoffklasse | Klasse A1-nicht brennbar | EN 14195 |
| Materialstärke | 0,60 mm | EN 14195:2014 |
| Profilbreite UW 45 | 45,0 mm (+/- 0,5 mm) | |
| Profilbreite UW 50 | 50,0 mm (+/- 0,5 mm) | |
| Profilbreite UW 75 | 75,0 mm (+/- 0,5 mm) | |
| Profilbreite UW 100 | 100,0 mm (+/- 0,5 mm) | |
| Flanschhöhe | 40,0 mm (+/- 0,5 mm) | |
| Rechtwinkligkeit | ±2,0° | EN 14195:2014 |
| Profillänge | L¹ ≤ 3.000 mm (+/- 3,0 mm) L¹ > 3.000 mm en ≤ 5.000 mm (+/- 4,0 mm) L¹ > 5.000 mm (+/- 5,0 mm) | EN 14195:2014 EN 14195:2014 EN 14195:2014 |
| Verdrehung | Verdrehung/Profilbreite < 0,1 | EN 14195:2014 |
| Gradheit | < L¹ /400 | EN 14195:2014 |
1L ist die Fixlänge in mm
.jpg)

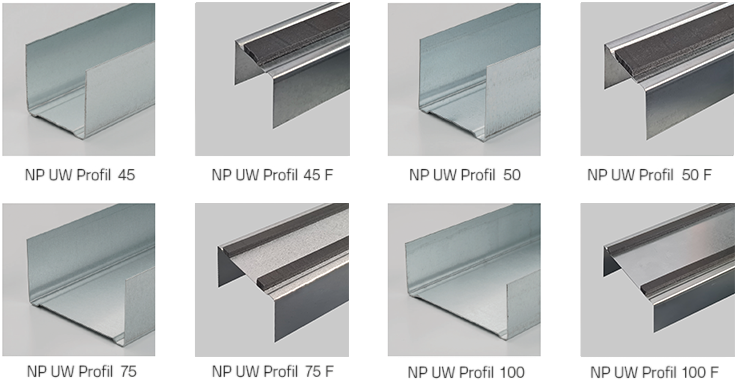

Produktauswahl UW-Profile
- Mindestbestellmenge: 8 Stück je Gebinde
- Extra korrosionsbeständig auf Anfrage.

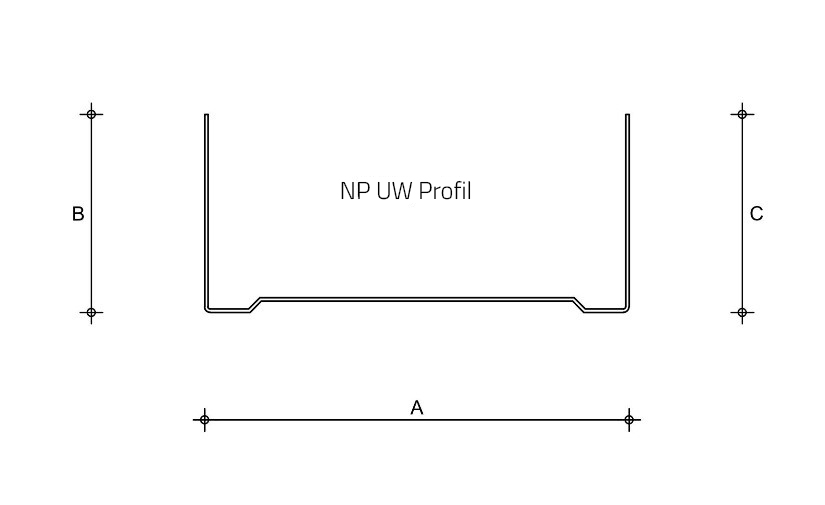

| Bezeichnung | Stärke (mm) | Schaumstoffband (mm) | A = mm | B = mm | C = mm |
| NP UW Profil 45 | 0,60 | 45,0 | 40,0 | 40,0 | |
| NP UW Profil 45 F | 0,60 | 1 x 19 | 45,0 | 40,0 | 40,0 |
| NP UW Profil 50 | 0,60 | 50,0 | 40,0 | 40,0 | |
| NP UW Profil 50 F | 0,60 | 1 x 19 | 50,0 | 40,0 | 40,0 |
| NP UW Profil 50 VF PE | 0,60 | 1 x 50 | 50,0 | 40,0 | 40,0 |
| NP UW Profil 75 | 0,60 | 75,0 | 40,0 | 40,0 | |
| NP UW Profil 75 F | 0,60 | 2 x 9 | 75,0 | 40,0 | 40,0 |
| NP UW Profil 75 VF PE | 0,60 | 1 x 75 | 75,0 | 40,0 | 40,0 |
| NP UW Profil 100 | 0,60 | 100,0 | 40,0 | 40,0 | |
| NP UW Profil 100 F | 0,60 | 2 x 9 | 100,0 | 40,0 | 40,0 |
| NP UW Profil 100 VF PE | 0,60 | 1 x 100 | 100,0 | 40,0 | 40,0 |
Einige Beispiele
